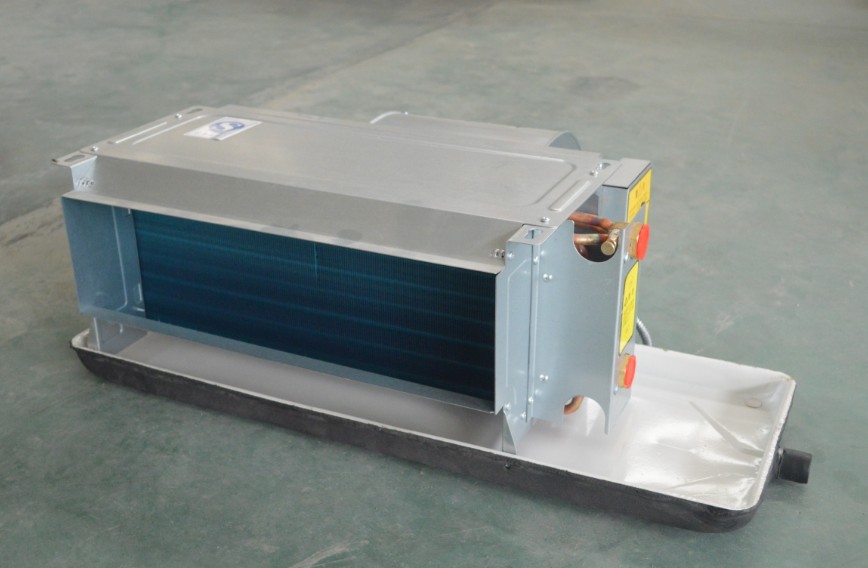

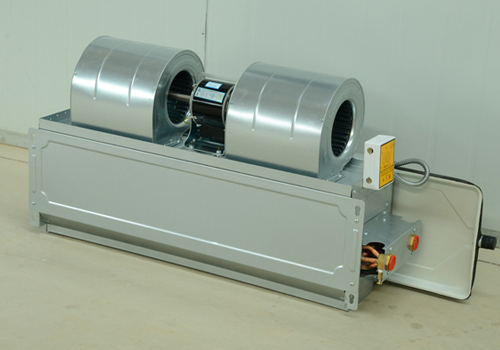

臥式暗裝風機盤管機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。對于雙管制水系統（適用于只按季節或只按空調區域進行供熱或供冷轉換的空調系統）的風機盤管機組，只配置一組盤管，冬夏供熱/供冷兼用機型。對于四管制水系統（適用于供熱/供冷頻繁轉換的空調系統)的風機盤管機組，應配置加熱和冷卻兩組盤管的組合式機型。

臥式暗裝風機盤管選用要點

    1.機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。
    2.風機盤管機組送風量約為250~2500m/h，出口靜壓小于100Pa（出口靜壓大于30Pa為高靜壓型）。
    3.選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：
    1)當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；
    2)當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；
    3)當新風的絕對含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置；
    4)當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。

臥式暗裝風機盤管安裝注意事項

    施工、安裝要點
    1.機組供水入口處，應裝設過濾器。在沖洗冷媒水系統干管時，污水不準通過盤管。盤管接管的最高點應設排氣裝置，最低點應設泄水裝置。
    2.風機盤管機組的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水。
    3.風機盤管機組的安裝可參見國家建筑標準設計圖集01K403《風機盤管安裝》。
    執行標準
    GB/T19232-2003《風機盤管機組》
    工程標準
    GB50243-2002《通風與空調工程施工質量驗收規范》
    相關標準圖集
    01K403《風機盤管安裝》
